GUARDA ORA
Massime prestazioni in tutti i settori
La pompa da vuoto a pistone Saurus939 ha un ampio raggio di utilizzo, potendo essere impiegata in vari settori, per i processi di:
essiccamento sotto vuoto, reazione, distillazione, cristallizzazione, filtrazione, evaporazione e polimerizzazione.
Applicazioni
Chimica
Farmaceutica
Cosmetica
Oli & Gas
Plastica e gomma
Bio-scienza
Gestione dei rifiuti
Pompa del vuoto Saurus939: unica per affidabilità
Saurus939 la pompa da vuoto che garantisce elevate prestazioni in tutti i principali processi chimici e farmaceutici, assicurando il recupero totale dei solventi estratti, anche in condizioni di utilizzo particolarmente gravose.
Aspira ogni tipo di sostanza volatile senza compromessi:
- vapori dei solventi comuni - alcol metilico, alcol etilico, cloroformio, acetone, acetato di etile, metile cloruro, benzolo, toluene, alcol isopropilico, etere etilico, eptano
- vapori dei solventi più aggressivi - acido cloridrico, acido acetico, clorobenzene, dimetil formammide, nitrile acrilico, dicloroetano, cicloesano, piridina, dimetilsolfossido, diclorometano
Una macchina dal design semplice, che abbina alla tradizionale robustezza e affidabilità le tecnologie più evolute. Saurus939 da sempre costituisce il core business di Italvacuum per resistenza, solidità e consumo d’olio praticamente azzerato, grazie all’innovativo sistema LubriZero®, ideato per i modelli doppio stadio. Una soluzione che garantisce il perfetto funzionamento e il massimo rendimento nel totale rispetto dell’ambiente.
Costi operativi minimi
Grazie a:
- minimo consumo di energia;
- consumi d’olio insignificanti;
- manutenzione facile ed immediata.
Produttività massima
Grazie a:
- recupero totale dei solventi estratti;
- alti livelli di vuoto costanti nel tempo;
- 24h di lavoro senza interruzione.
PERCHÈ SCEGLIERE LA POMPA DA VUOTO SAURUS
Robustezza e durata
Sopportabilità ai solventi aggressivi e polveri
Recupero continuo solventi
Vuoto incotaminato
Bassa rumorosità < di 70 decibel
Costi operativi minimi
Manutenzione semplice e ordinaria
Certificazione atex fino a zona 0

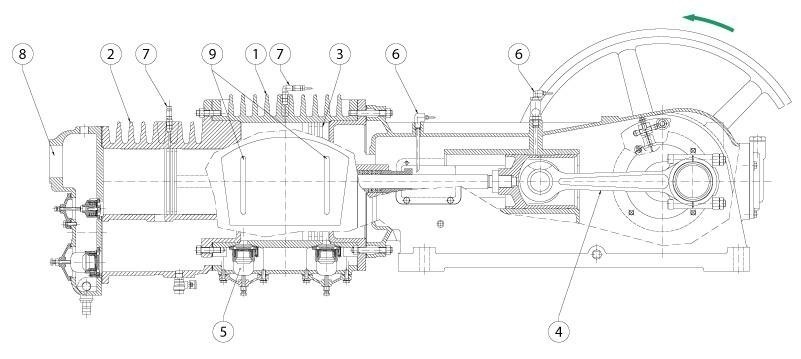

Pompa del vuoto Saurus939: dettagli costruttivi
Ogni componente della pompa da vuoto Saurus risponde ai più elevati standard qualitativi. Cilindro, pistone, segmenti e testata del macchinario sono realizzati in ghisa speciale anti-acido. Le altre parti invece sono costruite in ghisa, acciai speciali e PTFE caricato. Tutte le pompe per il vuoto della gamma Saurus939 hanno due circuiti di lubrificazione completamente separati e indipendenti:
- un circuito per la parte di processo, con l'iniezione calibrata d'olio fresco, grazie al sistema LubriZero®;
- un circuito per la parte meccanica, con olio ricircolato per minimizzare lo scarto.
2 - Cilindro 2° Fase
3 - Pistone
5 - Valvole di scarico
6 - Oliatori per olio di ricircolo
8 - Scarico
9 - Aspirazione
Pompe da vuoto con sistema LubriZero®
I modelli doppio stadio Saurus939 sono dotati dell'esclusivo sistema LubriZero®, che assicura al macchinario le più alte prestazioni con consumi d'olio irrisori. A completa tutela dell'ambiente, l'afflusso misurato di poche gocce d'olio fresco (dell'ordine di 10 g/h) garantisce un'efficace barriera all'aggressione dei solventi, anche quelli più aggressivi, aumentando considerevolmente la durata del perfetto accoppiamento cilindro-pistone e quindi, di conseguenza, anche la vita utile della pompa da vuoto.
L'impiego minimo di olio, che ha la funzione di barriera contro le sostanze acide, non solo evita qualsiasi contaminazione del processo, ma migliora anche il funzionamento e aumenta la vita lavorativa della pompa vuoto. Questo si traduce in una minimizzazione dei costi di manutenzione, anche in presenza di sostanze poco comuni o aggressive.
Accessori
Tutti gli accessori per le pompe vuoto Saurus sono sempre a vostra disposizione. Saurus: una scelta vincente per installazioni complete.
- post-condensatore atmosferico per il recupero dei solventi allo scarico della pompa
- serbatoio di raccolta dei condensati dallo scarico del post-condensatore
- filtro all'aspirazione della pompa con separazione centrifuga delle particelle e cartuccia filtrante metallica
- quadro elettrico di comando, disponibile anche in conformità alla Direttiva ATEX 2014/34/CE
- basamento di supporto per una semplice e rapida installazione.
Pompa del vuoto certificata
Saurus939 è conforme ai requisiti delle più severe direttive europee:
- DIRETTIVA MACCHINE 2006/42/CE
- DIRETTIVA COMPATIBILITA' ELETTROMAGNETICA 2014/30/EU
- DIRETTIVA ATEX 2014/34/CE
Nella versione standard, CE εx II 2G T4, è idonea per l'installazione in un'area classificata come ZONA 1-GAS e classe di temperatura T4 (135°C). In versione speciale, Saurus939 può essere fornita con certificazione ATEX fino alla ZONA 0-GAS (interno pompa), ZONA 1-GAS (esterno pompa) con tre diverse classi di temperatura T4 / T150°C / T3.
Purezza del Prodotto finale
Analisi condotta dal Dipartimento di Scienza dei Materiali e Ingegneria Chimica del Politecnico di Torino.
Potente e resistente, performante, e anche assolutamente sicura: Saurus939 offre la massima sicurezza dell'intero processo e la totale purezza del prodotto finale, sempre. In poche parole, Saurus 939 garantisce il vuoto incontaminato.
La soluzione su misura per ogni applicazione
La gamma Saurus939 include modelli mono stadio e doppio stadio. I modelli doppio stadio delle nostre pompe per vuoto, dotati del sistema LubriZero®, sono anche disponibili:
- con uno o due compressori volumetrici root per incrementare la velocità di aspirazione della pompa e ottenere un vuoto molto spinto
- in esecuzione skid completi con tutti gli accessori della pompa
Le caratteristiche tecniche dei modelli Saurus
MONO STADIO
DOPPIO STADIO
CON 1 ROOT
CON 2 ROOT
|
| X | Z | Y | ||
|---|---|---|---|---|
| VB | mm | 1600 | 935 | 980 |
| VC | mm | 2085 | 1095 | 1260 |
| VD | mm | 2465 | 1295 | 1650 |
| VVB | VVC | VVD | ||
|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 81 | 200 | 380 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,66 | 0,66 | 0,66 |
| Potenza motore | kW | 3 | 5,5 | 11 |
| Velocità di rotazione pompa | rpm | 250 | 250 | 250 |
| X | Z | Y | ||
|---|---|---|---|---|
| VVB | mm | 1620 | 935 | 980 |
| VVC | mm | 2165 | 1095 | 1260 |
| VVD | mm | 2540 | 1295 | 1650 |
| VVB + RO300 | VVB + RO500 | ||||
|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 81 | 300 | 81 | 500 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,08 | 0,08 | ||
| Potenza motori | kW | 3 | 1,5 | 3 | 2,2 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 250 | 3000 |
| VVC + RO500 | VVC + RO1000 | ||||
|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 200 | 500 | 200 | 1000 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,08 | 0,08 | ||
| Potenza motori | kW | 5,5 | 2,2 | 5,5 | 4 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 250 | 3000 |
| VVD + RO1000 | VVD + RO2000 | ||||
|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 380 | 1000 | 380 | 2000 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,08 | 0,08 | ||
| Potenza motori | kW | 11 | 4 | 11 | 5,5 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 250 | 3000 |
| X | Z | Y | ||
|---|---|---|---|---|
| VVB + RO300 | mm | 1620 | 935 | 1350 |
| VVB + RO500 | mm | 1620 | 935 | 1350 |
| VCC + RO500 | mm | 2165 | 1095 | 1630 |
| VCC + RO1000 | mm | 2125 | 1165 | 1675 |
| VVD + RO1000 | mm | 2540 | 1295 | 2010 |
| VVD + RO2000 | mm | 2540 | 1295 | 2075 |
| VVB + RO300 + RO500 | VVB + RO300 + RO1000 | ||||||
|---|---|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 81 | 300 | 500 | 81 | 300 | 1000 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,03 | 0,03 | ||||
| Potenza motori | kW | 3 | 1,5 | 2,2 | 3 | 1,5 | 4 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 3000 | 250 | 3000 | 3000 |
| VVC + RO500 + RO1000 | VVC + RO500 + RO2000 | VVC + RO500 + RO3800 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 200 | 500 | 1000 | 200 | 500 | 2000 | 200 | 500 | 3800 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,03 | 0,03 | 0,03 | ||||||
| Potenza motori | kW | 5,5 | 2,2 | 4 | 5,5 | 2,2 | 5,5 | 5,5 | 2,2 | 7,5 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 3000 | 250 | 3000 | 3000 | 250 | 3000 | 3000 |
| VVD + RO1000 + RO2000 | VVD + RO1000 + RO3800 | ||||||
|---|---|---|---|---|---|---|---|
| Portata nominale a 1000 mbar | m3/h | 380 | 1000 | 2000 | 380 | 1000 | 3800 |
| Vuoto (misurato con bocca di aspirazione chiusa) | mbar | 0,03 | 0,03 | ||||
| Potenza motori | kW | 11 | 4 | 5,5 | 11 | 4 | 7,5 |
| Velocità di rotazione pompa | rpm | 250 | 3000 | 3000 | 250 | 3000 | 3000 |
| X | Z | Y | ||
|---|---|---|---|---|
| VVB + RO300 + RO500 | mm | 2000 | 1030 | 1620 |
| VVB + RO300 + R1000 | mm | 2000 | 1030 | 1665 |
| VCC + RO500 + RO1000 | mm | 2570 | 1230 | 1825 |
| VCC + RO500 + RO2000 | mm | 2570 | 1230 | 1895 |
| VVD + RO1000 + RO2000 | mm | 3060 | 1480 | 2065 |
| VVD + RO1000 + RO3800 | mm | 3060 | 1480 | 2130 |
